一、用途

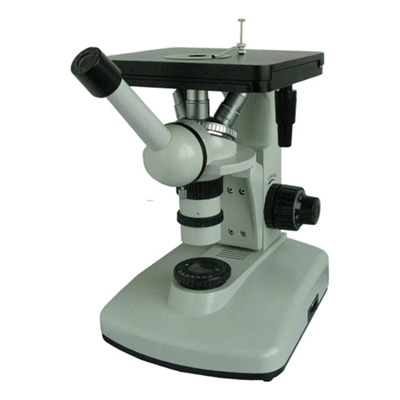

BM-4XA I 单目金相显微镜是用于鉴别和分析各种金属和合金的组织结构，可广泛地应用在工厂或实验室进行铸件质量的鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。

二、技术规格

1、目镜

类 别	放大倍数	视场直径(mm)
平场目镜	10X	18
	12.5X	15

2、物镜：

类 别	放大 倍数	数值孔径 N.A(mm)	系统	焦距(mm)	工作距离(mm)
消色差物镜	10X	0.25	干	17.13	7.316
平场消色差金相物镜	40X	0.65		4.45	0.66
消色差物镜	100X（油）	1.25	油	2.906	0.198

3、显微镜的总放大倍率

物 镜	目 镜	镜筒系数	总放大倍数
10X	10X	1X	100X
40X			400X
100X（油）			1000X

物 镜	目 镜	镜筒系数	总放大倍数
10X	12.5X	1X	125X
40X			500X
100X（油）			1250X

4、机械筒长：160mm

5、微动调焦：调节范围：30mm；刻度格值：0.002mm

6、载物台尺寸：180×200mm；移动范围：纵向50mm，横向70mm

7、载物片孔径：Φ10，Φ20mm

8、照明灯泡：卤素灯6V20W，亮度可调。

9、变压器：内置式85-265伏输入电压宽电压变压器。

三、仪器成套性

序号	名 称	单位	数量	备 注
1	金相显微镜主体	台	1
2	单目镜筒	只	1
3	平场目镜：10×、12.5×	只	各1
4	消色差物镜：10×、100×油	只	各1
5	平场消色差金相物镜：40×	只	1
6	杉木油	瓶	1
7	卤素灯泡（6V/20W）、保险丝	只	各1	备用
8	滤色片（兰、绿、黄）	片	各1
9	载物片（Φ10、Φ20）	件	各1
10	载物台压簧	件	1
11	电源线	根	1
12	产品使用说明书	份	1
13	产品合格证明	份	1
14	产品保修卡	份	1
