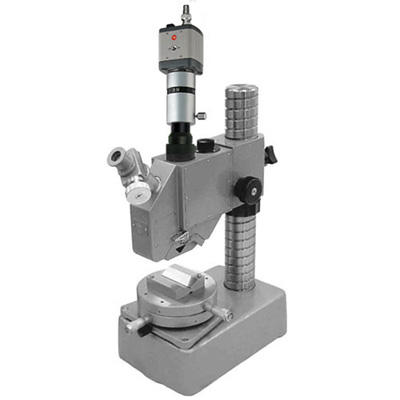

光切法显微镜9JC（电脑型）
测量范围▽3～▽9（12.5～0.2μm）
配CCD、适配镜、采集卡，电脑自购
摄影装置放大倍数：约6X
测量不平度范围 ：0.001～0.08mm
配CCD、适配镜、采集卡，电脑自购
摄影装置放大倍数：约6X
测量不平度范围 ：0.001～0.08mm
产品介绍
一、用途
9JC电脑光切法显微镜是以光切法测量零件加工表面的微观不平度。适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。 光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。二、技术规格
| 测量范围不平度平均高度值 （um） | 表面光洁度级别 | 所需物镜 | 总放大倍数 |
物镜组件 工作距离 （mm） |
视场 （mm） |
|
＞1.0～1.6 ＞1.6～6.3 ＞6.3～20 ＞20～80 |
9 8～7 6～5 4～3 |
60timesN.A.0.55 30timesN.A.0.40 14timesN.A.0.20 7timesN.A.0.12 |
510times 260 times 120 times 60 times |
0.04 0.2 2.5 9.5 |
0.3 0.6 1.3 2.5 |
1、摄影装置放大倍数：约6X
2、测量不平度范围 ：0.001～0.08mm
3、不平宽度： 用测微目镜： 0.7mm～2.5mm；用坐标工作台： 0.01～13mm
4、仪器重量： 约23kg
5、外形尺寸： 约180×290×470mm
6、计算机成像系统：CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口，(电脑自购)
三、仪器成套性
| 序 号 | 名称 | 单位 | 数量 |
| 1 | 仪器本体 | 件 | 1 |
| 2 | 测微目镜 | 件 | 1 |
| 3 | 坐标工作台 | 件 | 1 |
| 4 | V 型块 | 件 | 1 |
| 5 | 标准刻尺（连盒） | 组 | 1 |
| 6 | 7 倍物镜 | 组 | 1 |
| 7 | 14 倍物镜 | 组 | 1 |
| 8 | 30 倍物镜 | 组 | 1 |
| 9 | 60 倍物镜 | 组 | 1 |
| 10 | 可调变压器220/4～6/5VA | 只 | 1 |
| 11 | 2.1瓦6伏灯泡 (备用件) | 只 | 3 |
| 12 | CCD视频摄像头 | 只 | 1 |
| 13 | 适配镜（MCL-Z) | 只 | 1 |
| 14 | 外置式图像采集卡（BM-A/D视频转换器） | 块 | 1 |
| 15 | 产品使用说明书 | 份 | 1 |
| 16 | 产品合格证明 | 份 | 1 |
| 17 | 产品保修卡 | 份 | 1 |
